線條藝術畫(line drawing) 是最簡單的一種視覺呈現圖畫的方式，僅僅是幾條線條即能清楚的表示出圖片中的物件。
這篇論文(Coherent Line Drawing’ by Kang et al, Proc. NPAR 2007)提出一個全自動的方法，可以將相片轉換成簡單、高品質的線條畫風格圖片。

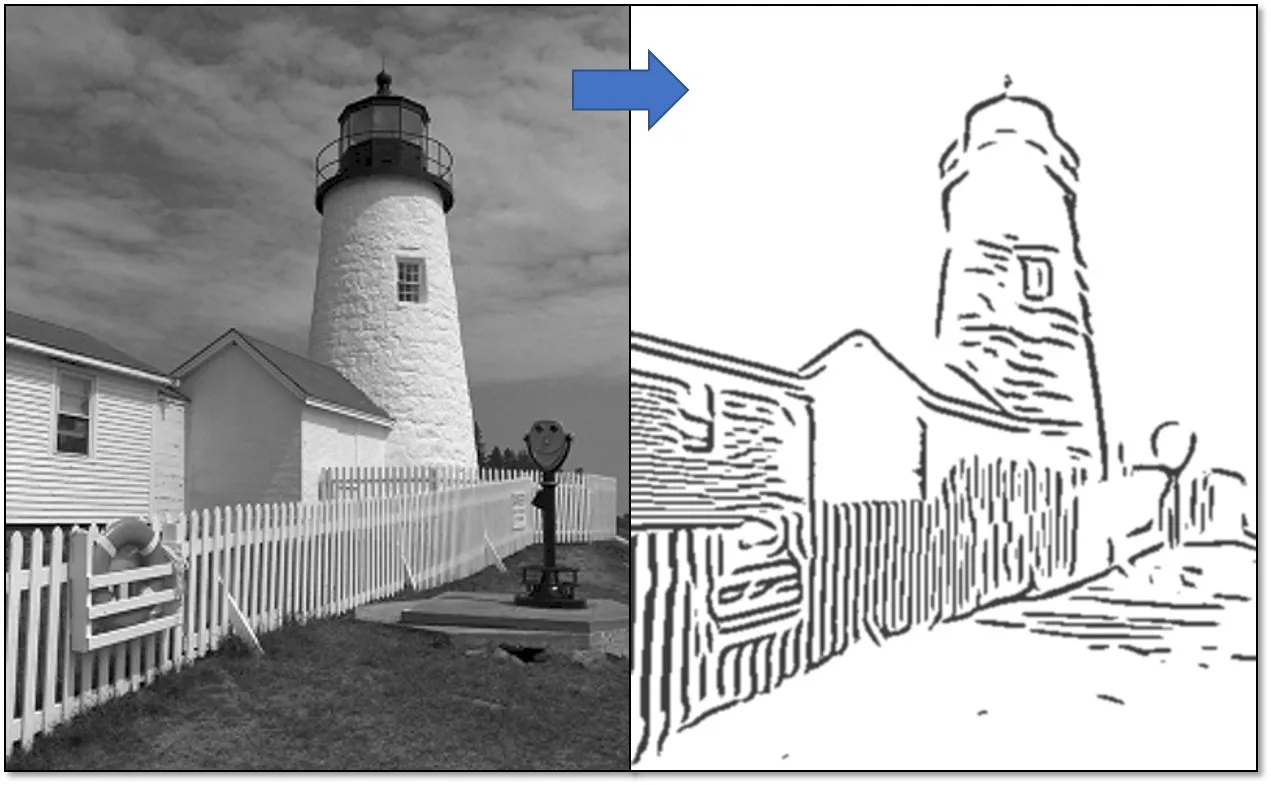

輸入一張影像，即可產生出一張線條藝術風格畫。 輸入一張影像，即可產生出一張線條藝術風格畫。

Implementation

本篇論文的方法主要流程如下：

  1. 由輸入影像產生邊緣向量流場
  2. 反覆的精煉、平滑化邊緣向量流場
  3. 藉由邊緣向量流場的資訊，對原圖套用高斯差以產生特徵線條

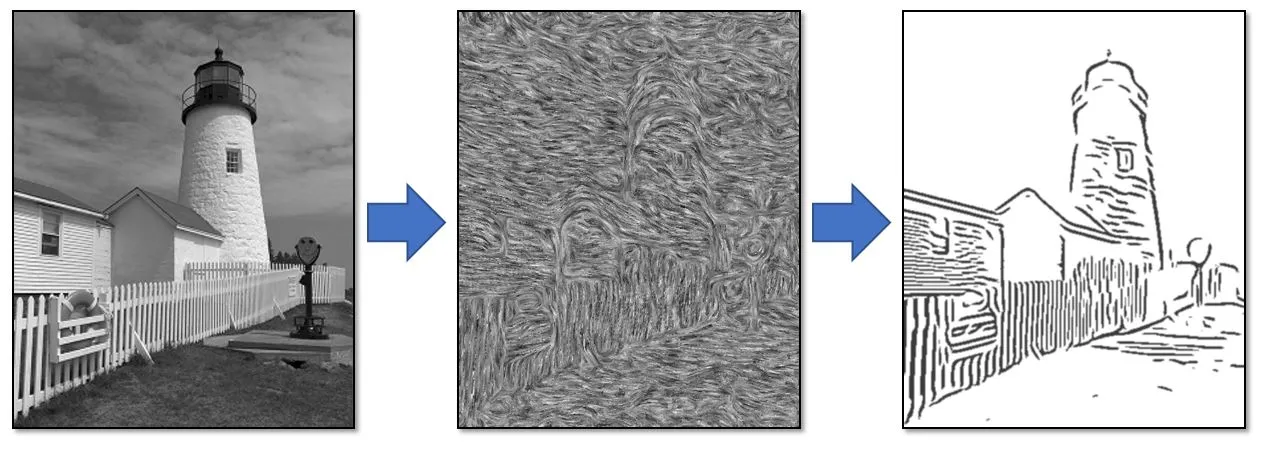

整個方法的流程圖： 由原圖產生邊緣向量流場，再藉由流場資訊套用高斯差產生線條畫。 整個方法的流程圖： 由原圖產生邊緣向量流場，再藉由流場資訊套用高斯差產生線條畫。

Edge Tangent Flow

由於線條畫的特性希望是能夠保留原圖重要的特徵邊緣，所以對應的邊緣向量流場(Edge Tangent Flow)必須滿足幾個條件：

  1. 可以描述重要邊緣的流向。
  2. 鄰近的向量必須要平滑(避免鄰近的向量方向差太多)，除非是角落。
  3. 重要的邊緣必須要維持它原本的方向。

Generate initial ETF

而本篇產生 ETF 的方法是藉由反覆的平滑化流場來得到一個符合上述各個條件的 ETF。
首先，藉由 原圖產生灰階梯度流場 (Gradient Vector Field)，再逆時鐘旋轉 90 度來 產生初始的邊 緣向量流場 (ETF)。

對原圖做適當模糊後即可取得灰階梯度向量(GVF)，再旋轉 90 度可得一個初始的 ETF。 對原圖做適當模糊後即可取得灰階梯度向量(GVF)，再旋轉 90 度可得一個初始的 ETF。

Refining ETF

再將這個初始的 ETF 做平滑化，方法如下：

其中，
是一個圓形 box filter function，落在外面的向量權重為零
為 magnitude weight function，用於確保重要的邊緣方向會被保留
為 direction weight function，用於使得鄰居的向量方向不會差距過大
則是當兩向量夾角過大時會反轉方向以確保夾角不會大於 90 度

透過以上的方法，只須要決定 kernel size 即可反覆平滑化 即可反覆平滑化 邊緣向量流場 直至夠平 滑為止 。

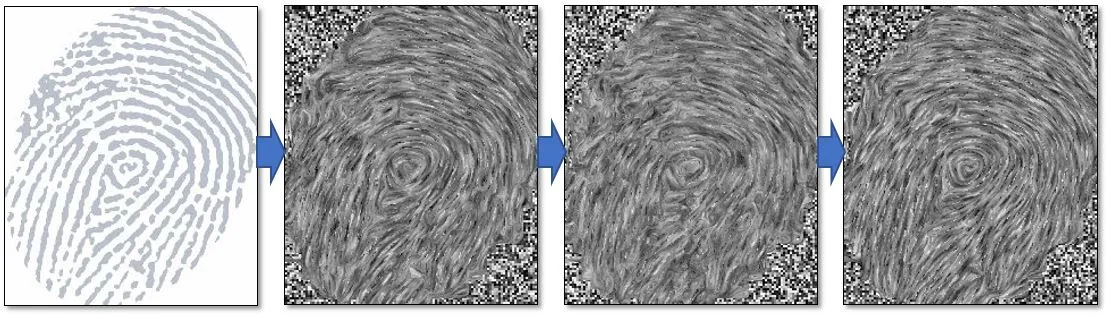

由左至右：原圖、用 GVF 得到之初始 ETF、經過一次平滑化、經過兩次平滑化。 kernel size=7 由左至右：原圖、用 GVF 得到之初始 ETF、經過一次平滑化、經過兩次平滑化。 kernel size=7

Line construction

有了 ETF 之後就可以進入下一步：產生線條。
比起一般邊緣偵測的方法如 Sobel、Canny 等等固定 kernel size，這篇論文的方法則是使用 flow-based kernel ，也就是 kernel 會沿著流場有著不一樣的形狀。

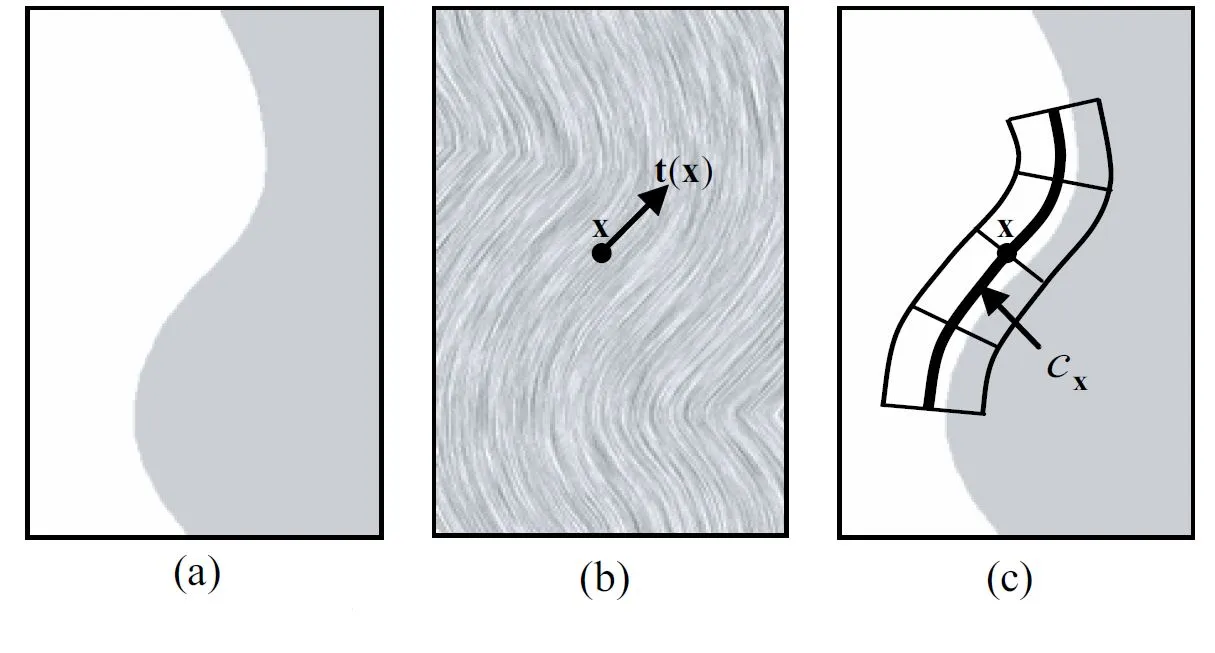

(a)原圖、(b)ETF、(c)沿著流場的 kernel。<sup>[1]</sup> (a)原圖、(b)ETF、(c)沿著流場的 kernel。[1]

Flow-based Difference-of-Gaussians

根據 flow-based kernel 來進行 Difference-of-Gaussians(DoG) ，藉此來找出足夠符合重要線條的像素們。

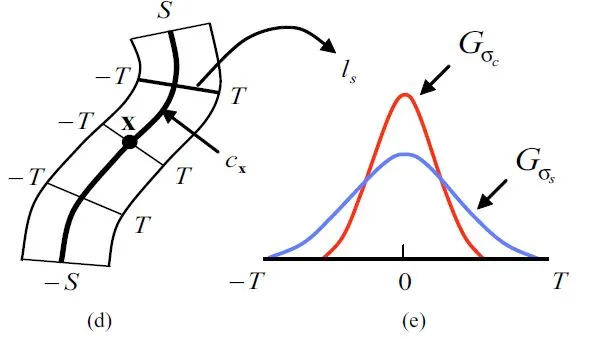

(d)kernel 詳細圖示、(e)高斯差示意圖。<sup>[1]</sup> (d)kernel 詳細圖示、(e)高斯差示意圖。[1]

首先先對每個像素沿著 ETF 垂直方向做一維的 DoG，亦即對圖中 -T~T 做 DoG：

其中就是高斯差的部分。

再來再沿著 -S~S 做一維的高斯加權：

這樣的方法除了可以使邊緣更有一致性(不會有太多短線)並且又可以抑制雜訊，使得產生出的結果很符合線條畫的特性。這即是這篇所提出的 Flow-based Difference of Gaussians(FDoG)。

Iterative FDoG filtering

有時候做一次 FDoG 效果並不夠好，所以可以藉由反覆做 FDoG 來達到更良好的效果。
要反覆套用 FDoG 也很容易，只要將原圖與 FDoG 的輸出疊合，然後以這新的圖片當作原圖再次套用一次 FDoG 即可。

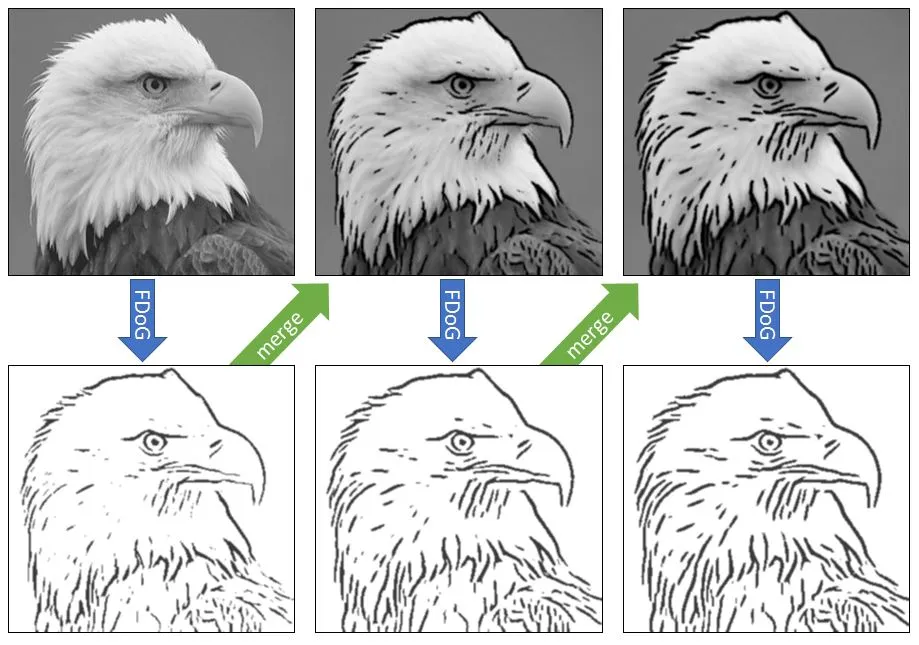

藉由將結果疊合回原圖再做一次 FDoG，可以使的結果品質越來越好。 藉由將結果疊合回原圖再做一次 FDoG，可以使的結果品質越來越好。

實作上也很簡單，就是把結果的黑色部分直接覆蓋在原圖然後拿這再做 FDoG。注意雖然原圖改變了，但是使用的 ETF 並沒有重新計算。

1
2
3
4
5
6
7
8
9
10
11
12
/**
 * Superimposing the black edge pixels of the previous binary output
 * upon the original image
 */
for (int y = 0; y < originalImg.rows; y++) {
    for (int x = 0; x < originalImg.cols; x++) {
        float H = result.at<uchar>(y, x);
        if (H == 0) {
            originalImg.at<uchar>(y, x) = 0;
        }
    }
}

Results

基本上圖片在 512x512 左右的大小可以在 3 秒內產生結果，若平行化則即使是更大張的圖片也可達到 real time。

輸入影像。由左上至右下：蔣公、廟、燈塔、老鷹。 輸入影像。由左上至右下：蔣公、廟、燈塔、老鷹。

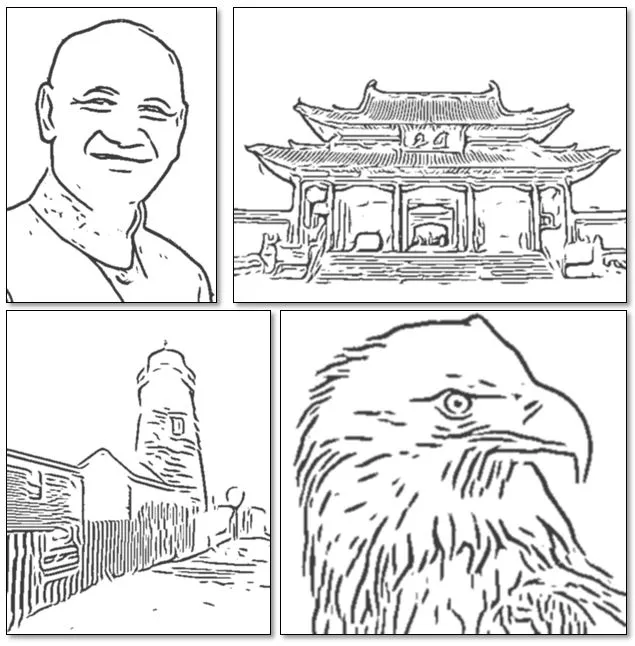

輸出結果。由左上至右下：蔣公、廟、燈塔、老鷹。 輸出結果。由左上至右下：蔣公、廟、燈塔、老鷹。

Source code

You can find my implementation source code at github
Or download pre-build version here

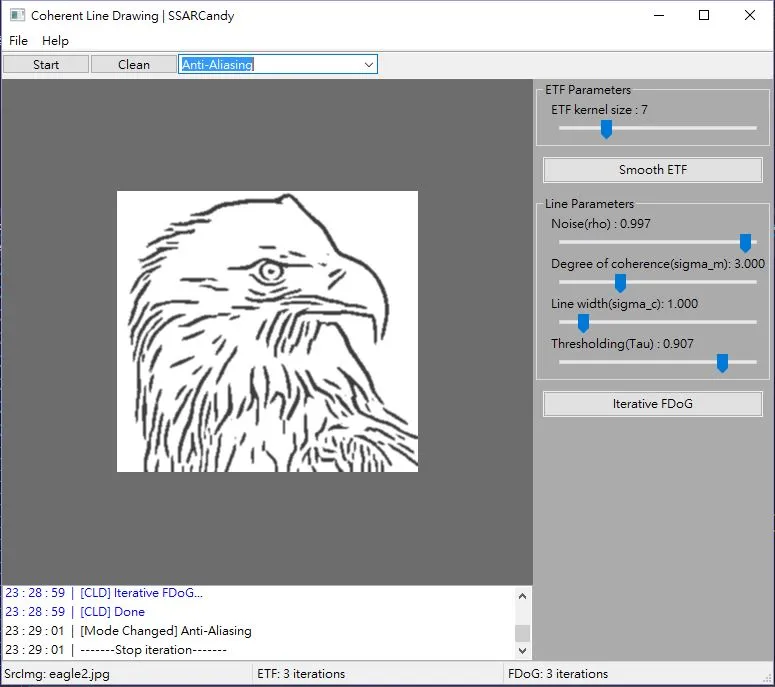

Screenshot of my system user interface Screenshot of my system user interface

References

  1. Image from ‘Coherent Line Drawing’ by Kang et al, Proc. NPAR 2007
